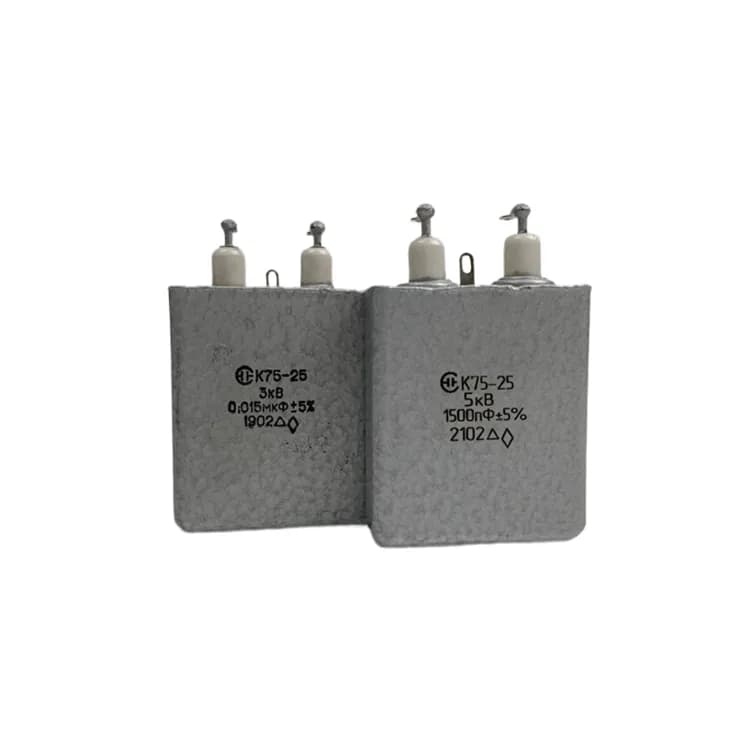

Конденсаторы К75-25

Антирезонансные дроссели защищают конденсаторы КПС в УКРМ 0,4 кВ от повышенного уровня гармоник сети. Дроссели — это решение одновременно нескольких проблем:

• Увеличивается срок службы конденсаторов КПС и надёжность их непрерывной работы;
• Защищают контакторы и предохранители от преждевременного срабатывания.

Тиристоры и конвертеры, как нелинейные элементы, повышают показатель индуктивной реактивной мощности, вследствие чего ухудшается несинусоидальная форма основной гармоники тока, на которую накладываются гармонические составляющие высшего порядка. Т.к. при увеличении частоты реактивное сопротивление в конденсаторах уменьшается, то это приводит к повышению силы тока в конденсаторах.
Одновременно с увеличением силы тока в конденсаторе, в электрической сети возникают резонансные явления. Соединение трансформатора и компенсирующих конденсаторов создаёт резонансный контур, что при его совпадении с частотой высших гармоник может привести к возникновению колебаний со сверхтоками и перенапряжением.
Если частота этого контура совпадает с частотой высших гармоник, то могут возникнуть колебания с перенапряжением и сверхтоками. Дроссель, подключённый к конденсатору, помогает снизить резонансную частоту сети, чтобы она была ниже меньшей из гармоник сети. Дополнительно, дроссели снижают искажения первой гармоники
